双护套卷筒电缆 耐磨耐拖拽的卷筒专用电缆全面解析

在工业自动化、港口机械、矿山开采、物流输送等需要频繁移动和卷绕的场合，电缆的性能直接决定了设备运行的可靠性和使用寿命。双护套卷筒电缆作为一种专为卷筒系统设计的特种电缆，凭借其优异的耐磨性、抗拖拽能力和稳定的电气性能，成为卷筒设备不可或缺的“血管”。本文将深入探讨双护套卷筒电缆的结构、特性、应用及选型要点，帮助您全面了解这一卷筒专用电缆。

一、什么是双护套卷筒电缆？

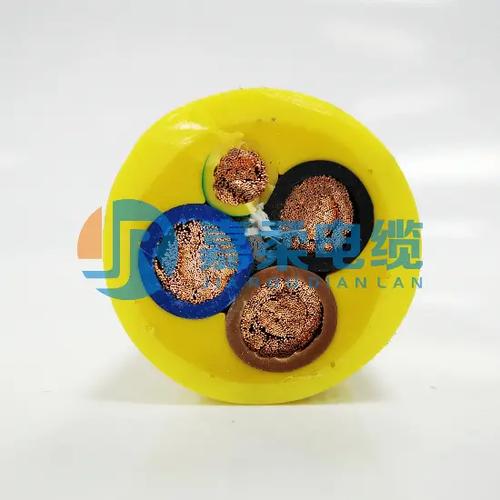

双护套卷筒电缆，顾名思义，是一种具有内外两层护套的卷筒专用电缆。其典型结构包括：

• 导体：多股精细绞合无氧铜丝，确保柔软性和导电性。
• 绝缘层：高强度弹性体绝缘材料，如TPE或EPR，耐电压、耐磨损。
• 内护套：挤包在绝缘线芯外的保护层，增强电缆圆整度和抗扭能力。
• 加强层：可选芳纶纤维编织或钢丝编织，提供抗拉强度。
• 外护套：耐磨、耐油、耐候的特种聚氨酯（PUR）或氯丁橡胶（CR），直接承受卷筒摩擦和拖拽。

双护套设计不仅提高了电缆的机械强度，还显著延长了在恶劣工况下的使用寿命。

二、核心性能优势：耐磨耐拖拽

1. 卓越的耐磨性

卷筒电缆在收放过程中会反复摩擦卷筒、导轮和地面，普通电缆护套很快磨损，导致短路或断芯。双护套卷筒电缆的外护套采用高耐磨PUR材料，耐磨性可达普通橡胶的3-5倍，有效抵抗长期摩擦。

2. 超强抗拖拽能力

通过内置芳纶纤维或钢丝加强层，电缆可承受数百至数千公斤的拉力，在拖拽、悬挂和垂直升降中不会因自重或外力而拉伸断裂。多股绞合导体结构赋予了电缆高柔性，弯曲半径小，适应反复卷绕。

3. 耐环境性能

双护套电缆通常具备耐油、耐酸碱、耐水解、抗紫外线等特性，适用于户外、潮湿、油污等恶劣环境。

4. 电气稳定性

优质绝缘材料和屏蔽设计（可选）确保信号传输稳定，减少电磁干扰，满足动力和控制混合传输需求。

三、典型应用场景

双护套卷筒电缆广泛应用于以下设备：

• 港口起重机、龙门吊：卷筒供电和信号控制。
• 矿山卷扬机、井下设备：耐磨耐拖拽，适应粉尘和潮湿。
• 电动铲运机、掘进机：频繁移动，需要高柔性。
• 自动化立体仓库堆垛机：卷筒收放，高速运行。
• 舞台灯光、升降设备：频繁卷绕，要求低噪音。
• 垃圾处理吊车、船舶甲板机械：耐油污、耐候。

四、如何正确选型双护套卷筒电缆？

选择双护套卷筒电缆时，需考虑以下参数：

1. 导体截面：根据负载电流和传输距离确定，确保电压降在允许范围内。
2. 芯数：动力线、控制线、信号线、屏蔽线等数量。
3. 额定电压：常见0.6/1kV，根据系统电压选择。
4. 工作环境：温度、油污、紫外线、湿度等。
5. 卷筒参数：卷筒直径、收放速度、行程长度、弯曲半径。
6. 认证要求：如CE、UL、RoHS等。

建议向专业电缆制造商提供详细工况，定制匹配的解决方案。

五、安装与维护注意事项

• 安装时避免过度弯曲，弯曲半径应不小于电缆外径的6-8倍。
• 确保电缆在卷筒上排列整齐，防止乱绳和挤压。
• 定期检查护套磨损情况，及时更换破损电缆。
• 避免电缆与尖锐边缘直接摩擦，可使用导轮或护套。

六、

双护套卷筒电缆以其耐磨、耐拖拽、高柔性和长寿命的特性，成为卷筒专用电缆中的高端选择。在选购时，务必结合实际工况，选择正规厂家产品，以保障设备安全高效运行。随着工业自动化程度的提高，双护套卷筒电缆的应用前景将更加广阔。
